Народный тепловизор на MLX90640

MLX90640Приехал тепловизор! Конечно полноценным тепловизором это устройство назвать нельзя, так как отсутствует камера обычного изображения, но как минимум суперпродвинутым пирометром — запросто.

Первые впечатления очень хорошие! Прибор на свои деньги просто отличный, даже не смотря на то, что не имеет обычной камеры для визирования. То есть на дисплее видно только инфракрасное изображение. Дисплей хочу отметить отдельно — он яркий и контрастный, при этом не IPS, а обычный TFT. Правит балом контролер STM32F401 — достаточно высокопроизводительный камень от ST. Питается прибор от втроенного аккума с защитой и заряжется по Micro-USB.


Параметры:


Материал: АБС-пластик
Цвет: черный
Дисплей: TFT 2,4 дюйма, 320*240
Модель сенсора MLX90640, B: 32*24
Разрешение сенсора: 32*24
Диапазон температур: от-40 ° ~ 300 °
Точность измерения: ±2°
Частота изображения: 8 Гц
Излучательная способность: 0,01 ~ 1,00 регулируемая
Режим фокусировки: фиксированный
Источник питания: 1 * литиевая батарея, 1000 мАч (встроенный)
Рабочая температура: 0 ° ~ 50 °
Температура хранения:-40 ° ~ 70 °
Влажность: <90% относительной влажности
Размер товара: 79*50*32 мм / 3,1*2,0 * дюйма
Вес изделия: 66 г / 2,3 унций


mlx90640

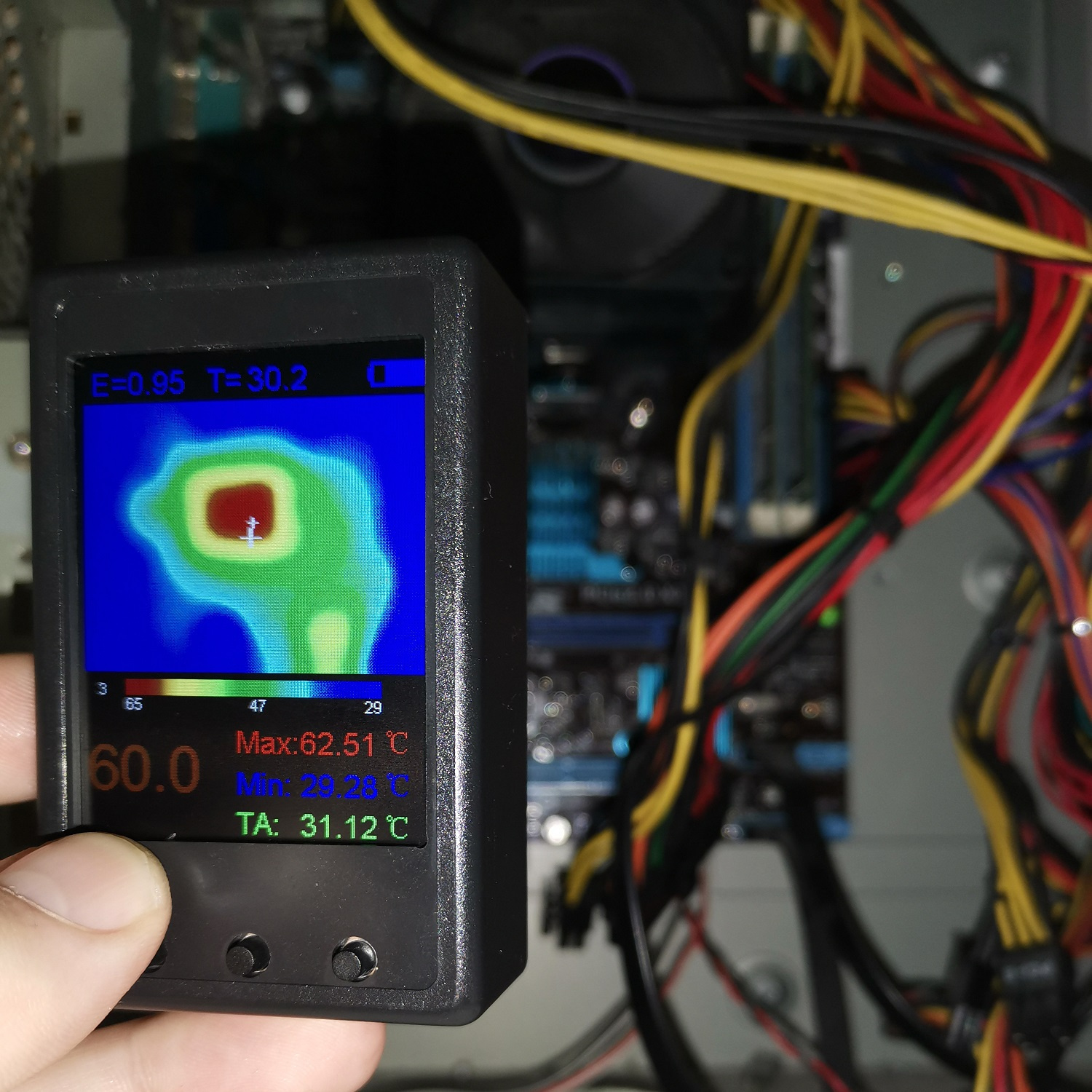

Прибор хорошо подходит для измерения крупных объектов таких как: трубы, батареи, кабели, силовые терминалы, автоматы и т.п. С небольшого расстояния можно получить внятную и детализированную картинку. Точность измерения температуры достаточно высокая. Прибор так же прекрасно подходит для мониторинга плат и компонентов. Это прекрасно видно на фото ниже, открытая крышка компа,


Мост


mlx90640_comp1


Система питания, мосфеты

mlx90640_comp2
Корзина с 2-я винтами 3.5

mlx90640_comp3

Помимо мониторинга крупных объектов можно просто и достоверно отслеживать температуру мелких электронных компонентов, в том числе достаточно мелких SMD. С выводными, здоровыми силовыми компонентами, такими как: транзисторы, стабилизаторы, дроссели, диоды и т.п. вообще никаких проблем нет.


В общем прибор очень понравился, его стоимость чуть выше стоимости голого модуля MLX90640. При этом к модулю, если покупать его дешевле на 7-10$, придется городить интерфейс, экран, управление, корпус… Но по мне так лучше купить готове устройство. Прибор сразу сделан хорошо и работает на пределе возможностей самого датчика.


В общем, могу смело рекомендовать к покупке.

Так же можно купить другой датчик и вставить на штатное место,
с большими углами обзора — модификация A.


Смотреть обзор:



Смотреть применение на плате:
